Instrumentos Ópticos

 Los instrumentos ópticos son dispositivos diseñados para manipular la luz con el fin de ampliar, medir o analizar objetos que no pueden ser observados adecuadamente a simple vista. Estos instrumentos funcionan a partir de los principios de la óptica geométrica, ondulatoria y electromagnética, y son fundamentales en campos como la ciencia, la industria, la medicina, la astronomía y la meteorología. A continuación, se explican algunos de los instrumentos ópticos más relevantes, su funcionamiento y su aplicación específica.

 Autocolimador

El autocolimador es un instrumento de alta precisión que se utiliza para medir ángulos pequeños y verificar la alineación de superficies ópticas o mecánicas. Funciona proyectando un haz de luz hacia una superficie reflectante (como un espejo); si la superficie está perfectamente alineada, el haz regresa por el mismo camino y se forma una imagen nítida dentro del instrumento. Si hay una inclinación, el haz se desvía, y esa desviación angular se puede medir con precisión. Se utiliza principalmente en laboratorios de metrología, calibración de equipos ópticos, y en ingeniería de precisión, como en la alineación de ejes, guías lineales y maquinaria industrial.

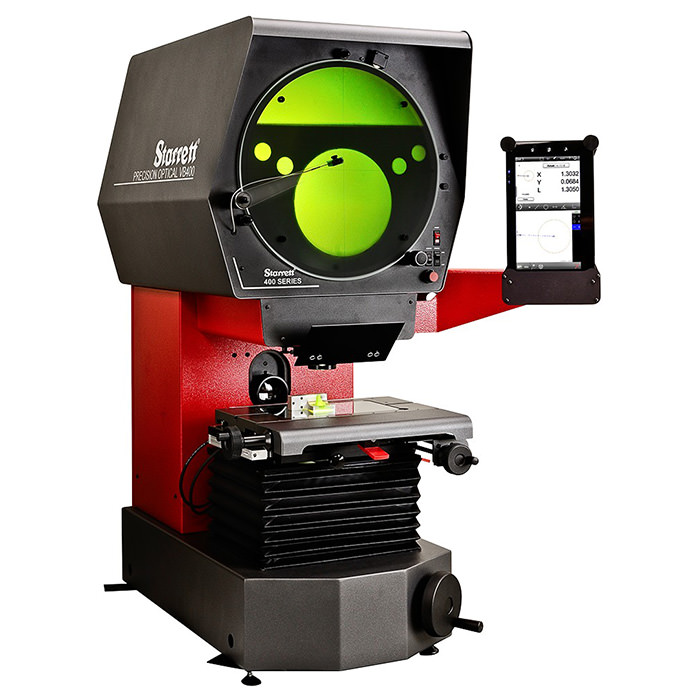

Proyector de perfil

El proyector de perfil es un instrumento que permite observar, medir y comparar el contorno de una pieza proyectando su sombra sobre una pantalla con escalas y retículas. Funciona iluminando un objeto desde un lado; su silueta se amplía mediante lentes ópticas y se proyecta sobre una pantalla plana. Esta imagen puede compararse con un modelo patrón o analizarse para verificar tolerancias. Se emplea principalmente en control de calidad en la industria mecánica y electrónica, para revisar piezas como engranajes, tornillos, conectores, entre otros componentes que requieren una inspección precisa sin contacto físico.

 Fibra óptica

La fibra óptica no es un instrumento aislado, sino un componente esencial en sistemas ópticos modernos. Se trata de filamentos delgados de vidrio o plástico que transmiten luz mediante el fenómeno de reflexión total interna. Una señal luminosa, al ingresar por un extremo, rebota en el interior del núcleo de la fibra sin perder intensidad, incluso a lo largo de kilómetros. Las fibras ópticas se utilizan principalmente en las telecomunicaciones para transmitir datos (voz, internet, video) con alta velocidad y sin interferencias. También se utilizan en medicina, por ejemplo en endoscopios para iluminar y observar dentro del cuerpo humano, y en la industria, como sensores para monitorear temperatura, presión o vibraciones en zonas de difícil acceso.

Microscopio

El microscopio es un instrumento óptico utilizado para observar objetos demasiado pequeños para ser vistos a simple vista. Su funcionamiento se basa en un sistema de lentes que amplifica la imagen de una muestra. El objetivo capta la imagen aumentada, y el ocular la presenta al ojo del observador con más ampliación. Los microscopios pueden ser ópticos, electrónicos, de fluorescencia, entre otros. Se usan ampliamente en biología para observar células y microorganismos, en medicina para diagnosticar enfermedades, en química para analizar materiales, y en nanotecnología para examinar estructuras extremadamente pequeñas. También es común en educación y laboratorios escolares.

Telescopio

El telescopio es un instrumento óptico diseñado para observar objetos distantes, principalmente cuerpos celestes. Existen dos tipos principales: los telescopios refractores, que utilizan lentes para enfocar la luz, y los reflectores, que usan espejos. La luz proveniente de un objeto distante se recoge y se enfoca para formar una imagen aumentada. Los telescopios se utilizan principalmente en astronomía para observar planetas, estrellas, galaxias y otros fenómenos del universo. También se usan en investigaciones científicas, observaciones meteorológicas y en vigilancia terrestre o marítima.

Interferómetro

El interferómetro es un dispositivo que utiliza el principio de interferencia de ondas de luz para hacer mediciones extremadamente precisas de distancias, desplazamientos o variaciones de índice de refracción. Funciona dividiendo un haz de luz en dos trayectorias distintas mediante un divisor de haz. Luego, los haces se recombinan y crean un patrón de interferencia que cambia según las diferencias en la longitud del trayecto recorrido por cada haz. Estos cambios permiten medir alteraciones mínimas. Se utiliza en laboratorios de física para pruebas de materiales, en óptica para verificar superficies de espejos o lentes, y en experimentos como los que detectan ondas gravitacionales, como el proyecto LIGO.

Redes de difracción

Las redes de difracción son elementos ópticos que consisten en superficies con una gran cantidad de líneas finas y paralelas que dispersan la luz al hacerla interferir. Cuando un haz de luz incide sobre estas líneas, se produce una difracción que separa la luz en sus diferentes longitudes de onda, creando un espectro. Este fenómeno se utiliza en espectroscopía para analizar la composición de una sustancia en función de su emisión o absorción de luz. Las redes de difracción son ampliamente utilizadas en investigación química, física, análisis de materiales, y en astronomía para estudiar la composición de la luz de estrellas y galaxias.

Heliógrafo

El heliógrafo es un instrumento que se utiliza para medir la duración del brillo solar directo a lo largo del día. El tipo más común es el heliógrafo de Campbell-Stokes, que consta de una esfera de vidrio que concentra los rayos solares sobre una tarjeta de papel especialmente graduada. A medida que el Sol se mueve en el cielo, la luz quemará una línea continua sobre la tarjeta durante los períodos de sol directo, lo que permite registrar cuántas horas de insolación hubo. Este instrumento se usa principalmente en meteorología y climatología para estudiar patrones de insolación, evaluar el potencial solar de una región y observar cambios climáticos a largo plazo.
